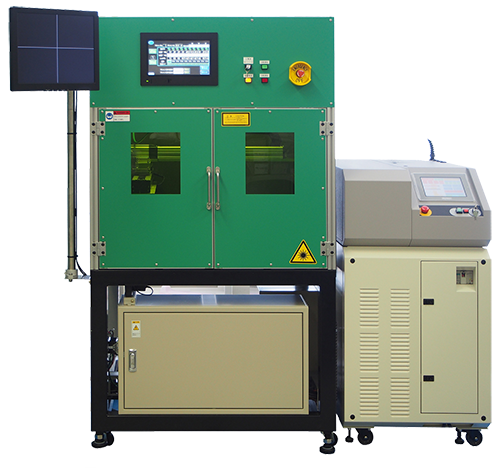

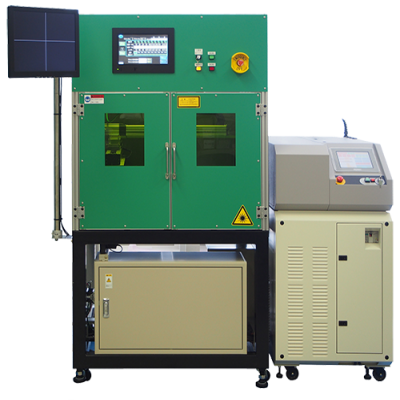

特長?高速/高品質/高安定のパルスYAGレーザ発振器を搭載したオールマイティなレーザ溶接裝置。?30W～600Wの8機種をラインナップ。微細精密溶接から自動車部品溶接まで幅広く対応?最小ビーム徑 φ0.2mm～ ※更に小徑をご希望の場合は別途ご相談ください?手動運転と自動運転の切り替えが容易で、試作?開発から量産まで1臺でカバー?加工ステージにワークを固定してレーザ出射ユニットをX軸/Y軸/Z軸の
?高速/高品質/高安定のパルスYAGレーザ発振器を搭載したオールマイティなレーザ溶接裝置。
?30W～600Wの8機種をラインナップ。微細精密溶接から自動車部品溶接まで幅広く対応
?最小ビーム徑 φ0.2mm～ ※更に小徑をご希望の場合は別途ご相談ください
?手動運転と自動運転の切り替えが容易で、試作?開発から量産まで1臺でカバー
?加工ステージにワークを固定してレーザ出射ユニットをX軸/Y軸/Z軸の3軸で走査させるのでハンドリングが難しい長尺ワークや重量ワークの加工にも最適
?安全カバーを標準裝置 ※クラス1仕様にも対応可能
?各種カスタム設計にも対応（インライン化、ファイバーレーザ/半導體レーザ搭載など）
電子部品、電裝部品、機械部品、醫療用部品、光部品、精密板金の溶接
モータコイルなどの銅線、電池のタブ付け、線材および端子溶接
各種金屬、異種金屬、重ね溶接、突合せ溶接
醫療用金屬ワイヤー先端球狀
ワイヤーφ0.2mm、球徑φ0.35mm
醫療用金屬ワイヤー先端半球
ワイヤーφ0.2mm
SUSパイプ先端封止溶接
ワイヤーφ0.2mm
Cu厚板 突合せ溶接
板厚 1.0mm
| レーザ発振器 | レーザの種類 | YAGレーザ |
|---|---|---|
| 波長 | 1064nm | |
| 出力 | 30W～600Wまでの8機種から選択 | |
| 最大ピークパワー | 3kW～10kW?。ㄊ褂氓飑`ザに因る） | |
| 最大出力エネルギー | 30J～100J/P?。?0ms | |
| パルス數 | 0.3ms～100ms?。ㄊ褂氓飑`ザに因る） | |
| 最大繰返し周波數 | 30pps～500pps （使用レーザに因る） | |
| 加工動作 | 有効加工範囲 | 300mm × 300mm |
| レーザ照射方法 | レーザ照射ユニット移動＋レーザ照射同期 | |
| 繰返し位置決め精度 | (X,Y,Z) ≦ ±0.025mm | |
| 位置決め分解能 | (X,Y,Z) ≦ 0.01mm | |
| 最大移動速度 | (X,Y） ≧ 100mm/sec ?。╖） ≧ 10mm/sec | |
| 用力 | 電源 | 三相 200/220V ±10％ 50/60Hz |
| 使用電力 | 25A～70A?。ㄊ褂氓飑`ザに因る） | |
